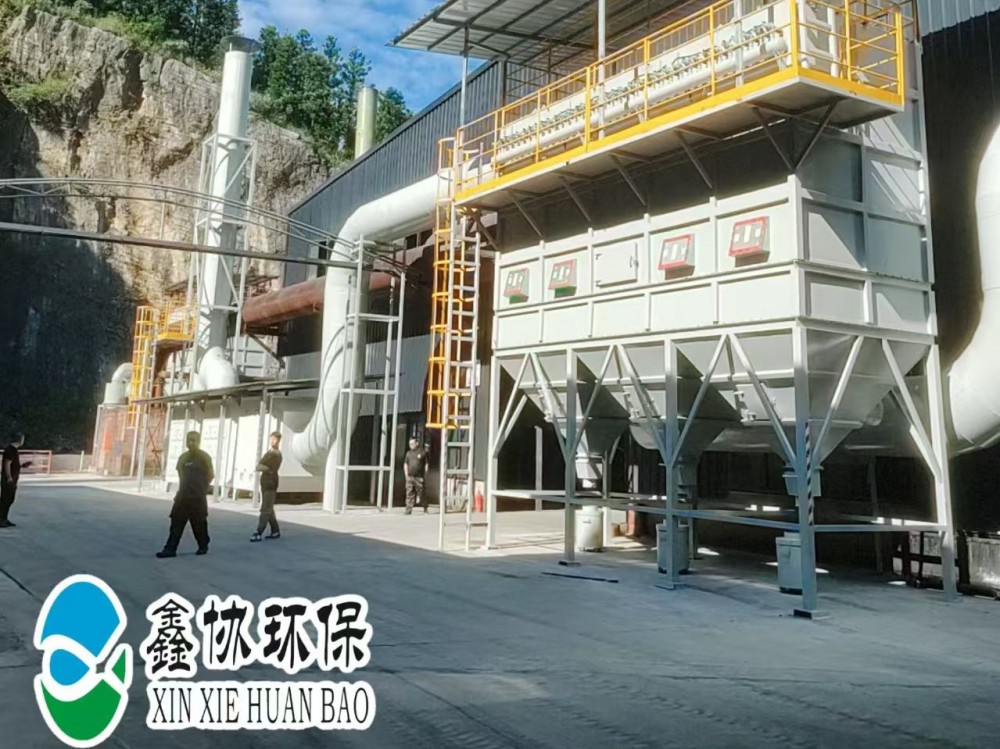

布袋除尘器结构介绍

布袋除尘器核心原理：含尘气体进入箱体，粉尘被滤袋拦截，干净气体透过滤袋排出；再通过清灰机构把滤袋上的粉尘抖落至灰斗收集。整体分为箱体系统、滤袋组件、清灰系统、卸灰系统、进出风及控制附件五大块。

１．　箱体（外壳主体）

钢板焊接结构，内部用花板分隔成净气室（上箱体）和尘气室（中箱体）

花板（孔板）：一块带圆孔的钢板，滤袋上端固定在花板孔上，是分隔干净气和含尘气的关键隔板，防止漏气短路。

上箱体（净气室）：滤袋上方空间，净化后的气体汇集，接出风口；脉冲型的上箱体内一般布置喷吹管。

中箱体（尘气室）：滤袋外侧空间，含尘烟气在这里进入，粉尘附着在滤袋外表面。

检修门：箱体侧面密封门，用于更换滤袋、检修，带橡胶密封防漏风。

２．　滤袋组件（核心过滤元件）

整套包含：滤袋　＋　袋笼（骨架）＋　袋口弹性圈

滤袋：针刺过滤毡材质（ＰＴＦＥ、ＰＰＳ、涤纶等，根据烟气温度　／　腐蚀选型），圆筒形。烟气从滤袋外往里穿，粉尘留在滤袋外表面。

袋笼（骨架）：镀锌钢丝焊接圆筒支架，塞在滤袋内部，防止滤袋在负压下被吸瘪，保证过滤和清灰形态。

袋口密封圈：橡胶　／　硅胶圈，卡在花板孔，密封滤袋与花板缝隙，避免未过滤烟气直接窜入净气室造成　“短路”。

３．　清灰系统（用来清理滤袋积灰）

工程最常用脉冲清灰式，也有离线清灰、机械振打式。脉冲清灰部件：

脉冲阀：核心阀门，瞬间释放压缩空气；

喷吹管：安装在花板上方，正对每一条滤袋中心，脉冲阀喷气时，气流射入滤袋内部，使滤袋瞬间膨胀抖动，把外表面粉尘抖落；

储气包（气包）：储存压缩空气，给脉冲阀供气；

脉冲控制仪：电控元件，按设定时间自动轮流触发脉冲阀喷吹；可设置间隔时间、喷吹时长。

离线清灰型还会增加提升阀，清灰时关闭该仓室出风口，单独对一个仓室清灰，避免清灰时粉尘被再次吸附。

４．　下部卸灰系统

灰斗：箱体下部漏斗结构，抖落下来的粉尘依靠重力落到灰斗；灰斗一般设斜板，防止积灰搭桥堵料，大型灰斗会加振打器。

卸灰装置：灰斗底部，常用星型卸料器（关风机），连续排灰，同时锁住空气，防止外部空气倒吸进除尘器造成返灰；小机型也可用插板阀定期人工放灰。

５．　进出风管路与附属配件

进风口：一般设在中箱体或灰斗上部，含尘气体入口，内部可设气流导流板，均匀分配气流、缓冲大颗粒粉尘。

出风口：上箱体净气室，净化后的烟气引至风机。

引风机：提供负压，整个除尘器靠风机抽吸烟气（一般布置在除尘器后端，负压运行）。

其他附件：压差表（监测滤袋堵塞阻力）、温度检测、泄压阀（防爆型除尘器）、检漏口、保温层（高温工况）。
